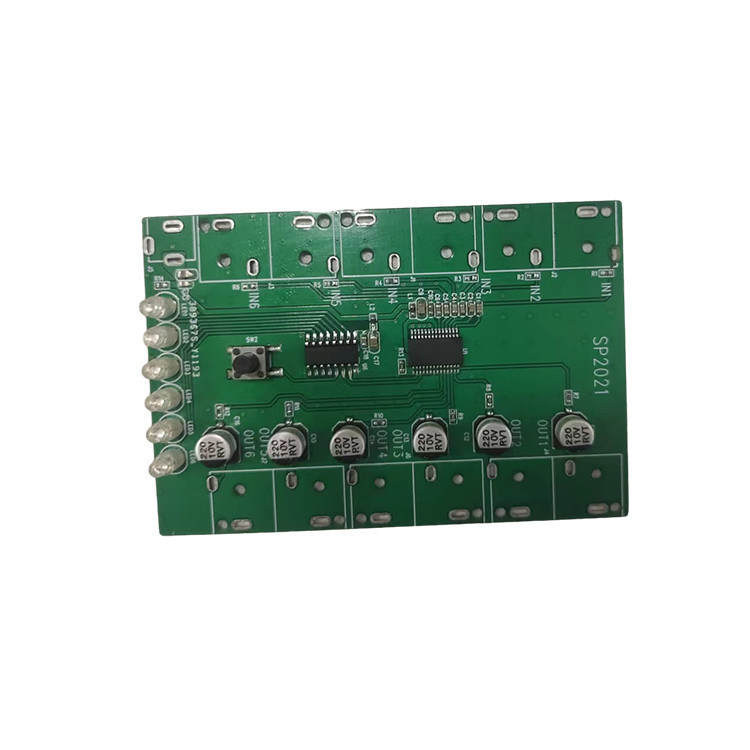

Dieses Produkt verwendet den NX9261 Audio- und Video-Switching-Prozessorchip,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Zu den typischen Anwendungen zählen Satelliten-Set-Top-Boxen, HDTVs (High-Definition-Fernseher), persönliche Videorekorder (PVRs), A/V-Schalter, Sicherheitsgeräte, Medienzentren,und in Fahrzeugunterhaltungssystemen, die Vermittlung mehrerer Geräte zu einem einzigen Audio- und Video-Gerät.
Der NX9261 Audio- und Video-Switching-Verarbeitungsschip liefert vier Sätze von Audio- und Video-Eingängen, die über den Kernprozessor zu einem Satz von Audio- und Video-Ausgängen weitergeleitet werden.Die Eingabe-Ausgabe-Route wird über eine I2C-kompatible digitale Schnittstelle gesteuert.Jeder Eingang unterstützt eine integrierte Klemmoption, um den Ausgang auf 300mV zu synchronisieren.Die Eingabe kann intern an das Zentrumsignal ohne Synchronisation von etwa 1.25V (Chromatisierung, Pb, Pr). Diese Gleichstrom-Ausgangswerte werden für die 6dB-Verstärkung eingesetzt. Eine höhere Verstärkung erhöht die entsprechende Gleichstrom-Ausgangsstufe. Wählen Sie den Eingangs-Klemm-/Bias-Modus über I2C aus.Nicht genutzte Ausgänge können Strom verlieren, um den Stromverbrauch zu reduzieren.
Eigenschaften
◆Prozessor zur Schaltung von Ton- und Videoaufnahmen
◆Unterstützt SD (Standarddefinition), PS (Progressive Scanning) und HD (High Definition) 1080i/1080p Videos
◆Eintrittsspannung und Bias-Schaltung
◆AC-Kopplung oder DC-Kopplungseingang
◆Leistung der Wechselstromkopplung oder der Gleichstromkopplung
◆Dual-Load (75 Ω) und hohe Impedanz deaktivierter Ausgangstreiber
◆Vier Video-Kanäle, vier Links- und Rechtskanal-Eingangs-Ausgangsschalter
◆ Programmierbare Verstärkung: +6, +7, +8 oder +9 dB
◆ I2C-kompatible digitale Schnittstelle im Standardmodus
◆ 5V Einzelstromversorgung
